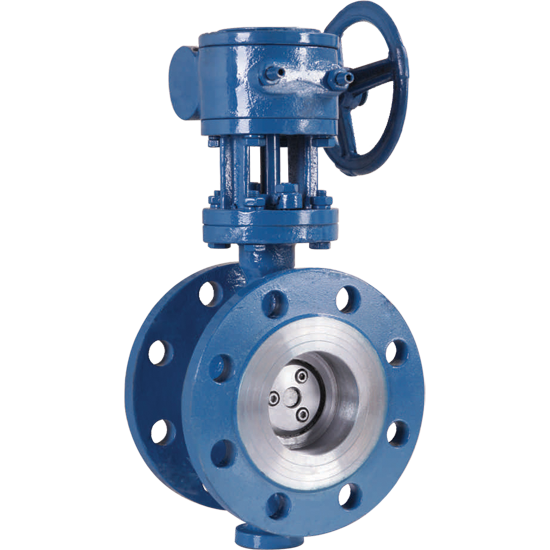

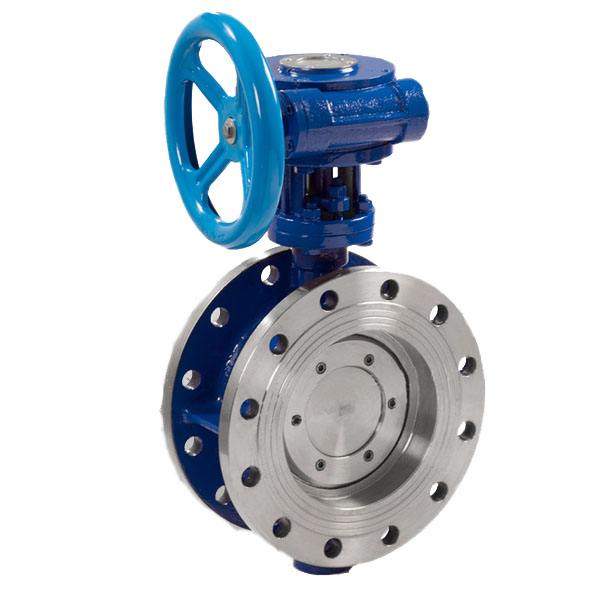

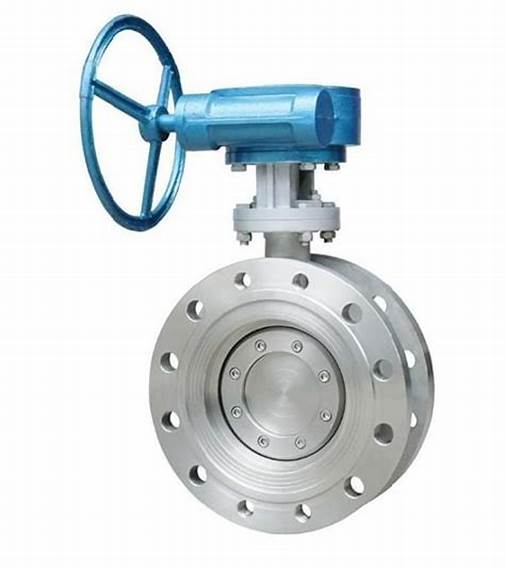

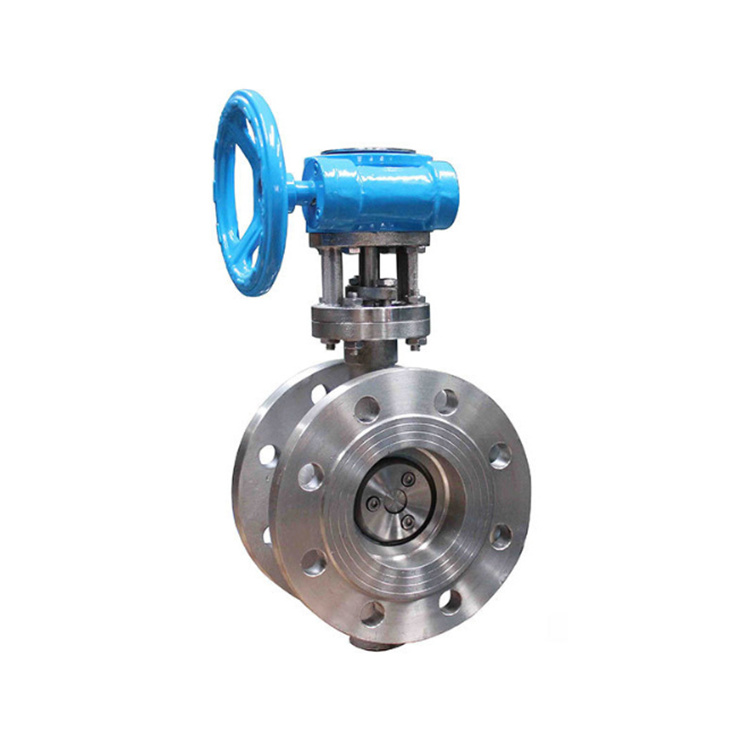

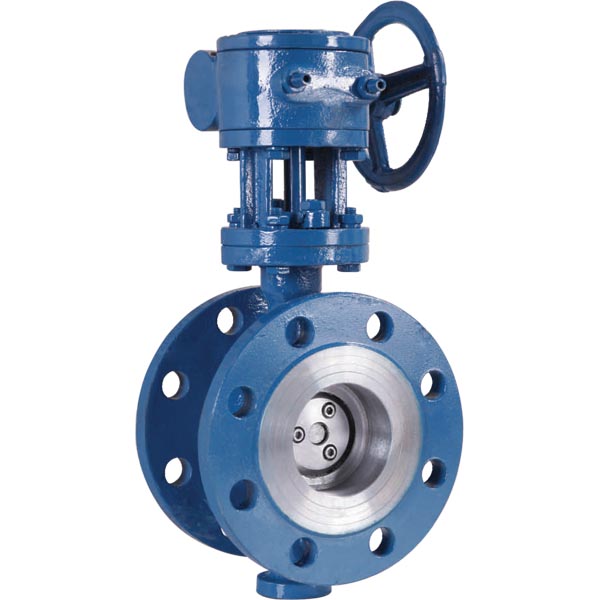

D343H-16C 2540 Triple Eccentric Butterfly Valve

Keskkond: vesi, aur, õli jne.

Kasutustemperatuur: ≤425 ℃

Kaliiber: DN50-DN2000

Rõhk: 0,6-4,0 MPA

Korpuse materjal: valatud teras

Ühendusmeetod: äärik

Disainistandard: riiklik standard







alla laadida pdf-i
Toote üksikasjad
Tootesildid

TOOTE PARAMEETRID:



Osa nimi

materjalist

Klapi korpus

Terasest valatud

Liblikas

Valatud teras, roostevaba teras

Tihendusrõngas

Koostis roostevabast terasest ja kõrge temperatuurikindlast asbestilehest

Klapi vars

2CR13/1CR13

täiteaine

Paindlik grafiit



mudel

Nominaalne rõhk
(MPA)

Katserõhk (mpa) vesi

õige temperatuur

Kohaldatav meedium

tugevus

pitsat

D343H-10

1.0

1.50

1.10

≤425 ℃

Vesi, aur, õli jne.

D343H-16

1.6

2.40

1.76



mudel

Nominaalne läbimõõt
(mm)

L

1,0 MPA





D

D1

D2

z-φd

D

D1

D2

z-φd

D

D1

D2

z-φd



100

127

215

180

155

8 * φ18

220

180

156

8 * φ18

235

190

156

8 * φ22



125

140

245

210

185

8 * φ18

250

210

184

8 * φ18

270

220

184

8 * φ26



150

140

280

240

210

8 * φ23

285

240

211

8 * φ22

300

250

211

8 * φ26

D343H

200

152

335

295

265

8 * φ23

340

295

266

12 * φ22

360

310

274

12 * φ26

250

165

390

350

320

12 * φ23

405

355

319

12 * φ26

425

370

330

12 * φ30

300

178

440

400

368

12 * φ23

460

410

370

12 * φ26

485

430

389

16 * φ30

350

190

500

460

428

16 * φ23

520

470

429

16 * φ26

555

490

448

16 * φ33

400

216

565

515

482

16 * φ25

580

525

480

16 * φ30

620

550

503

16 * φ36

450

222

615

565

532

20 * φ25

640

585

548

20 * φ30

670

600

548

20 * φ36

500

229

670

620

585

20 * φ25

715

650

609

20 * φ33

730

660

609

20 * φ36

600

267

780

725

685

20 * φ30

840

770

720

20 * φ36

845

770

720

20 * φ39

700

292

895

840

800

24 * φ30

910

840

794

24 * φ36

960

875

820

24 * φ42

800

318

1010

950

905

24 * φ34

1025

950

901

24 * φ39

1085

990

928

24 * φ48

900

330

1110

1050

1005

28 * φ34

1125

1050

1001

28 * φ39

1185

1090

1028

28 * φ48

Ettevõtte eelised:



  • Read More About bellow seal globe valve supplier
    1. Oleme tootja alates 1992. aastast.
  • Read More About
    2. CE, API, ISO kinnitatud.
  • Read More About 12 inch flange supplier
    3. Kiire kohaletoimetamine.
  • Read More About
    4. madal hind kõrge kvaliteediga.
  • Read More About bellow seal globe valve manufacturer
    5.Professionaalne töö meeskond!

Toote eelised:



1. Meil ​​on liiva- või täppisvalutehnoloogia, nii et saame teie joonise kujundamise ja tootmisega hakkama.

2.Klientide logod on saadaval klapi korpusele valatuna.

3. Kogu meie valamine koos karastamisprotseduuriga enne töötlemist.

4. Use the CNC lathe during whole process.

5. The disc sealing surface use plasma welding machine welding

6. Every valve must be tested before delivery from the factory, only qualified onescanbe shipped.

7. Sellist ventiili, mille pakendamiseks kasutame tavaliselt puitkarpe, saame ka vastavalt
kliendi konkreetsed soovid.
