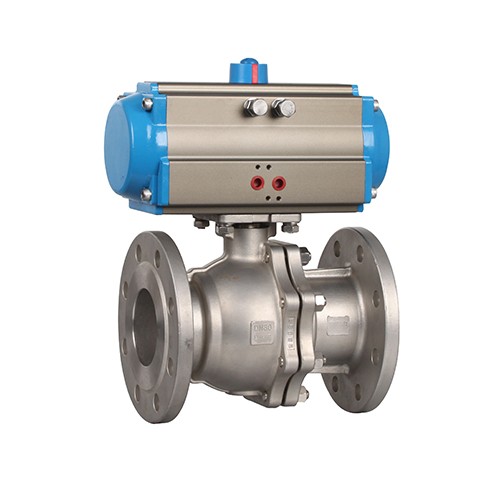

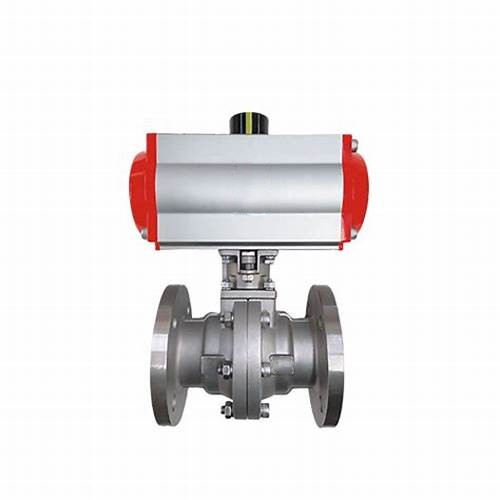

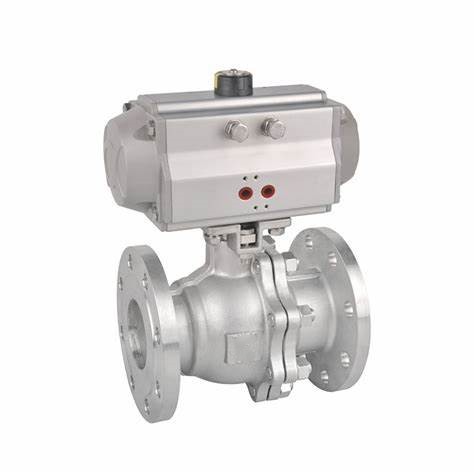

Q641fh-16c25 terasest valatud äärikuga pneumaatiline kuulventiil

Q641F/H-16C/25 GB valuterasest äärikuga pneumaatiline kuulventiil Põhiosade materjal

Osa nimi

Materjal

Klapi korpus

WCB

Kera

2CR13/201/304

Klapipesa

2CR13/PTFE

Klapi vars

2CR13

täiteaine

PTFE

Q641F/H-16C/25 GB valuterasest äärikuga pneumaatiline kuulventiil Toimivusandmed

mudel

Nominaalne rõhk
(MPA)

katserõhk (mpa)

õige temperatuur

Kohaldatav meedium

tugevus

pitsat

Q641F-16C

1.6

2.40

1.80

≤150℃

Vesi, aur, õli jne.

Q641F-25C

2.5

3.80

2.80

Q641F/H-16C/25 GB valuterasest äärikuga pneumaatiline kuulventiil Mõõtmed ja ühendusmõõtmed

mudel

Nominaalne läbimõõt
(mm)

suurus (mm)

L

D

D1

D2

C

z-φd

Q641F-16C

15

130

95

65

46

14

4*φ14

20

140

105

75

56

16

4*φ14

25

150

115

85

65

16

4*φ14

32

165

140

100

76

18

4*φ18

40

180

150

110

84

18

4*φ18

50

200

165

125

99

20

4*φ18

65

220

185

145

118

20

4*φ18

80

250

200

160

132

20

8*φ18

100

280

220

180

156

22

8*φ18

125

320

250

210

184

22

8*φ18

150

360

285

240

211

24

8*φ22

200

400

340

295

266

24

12*φ22

Q641F-25C

15

130

95

65

46

14

4*φ14

20

140

105

75

56

16

4*φ14

25

150

115

85

65

16

4*φ14

32

165

140

100

76

18

4*φ18

40

180

150

110

84

18

4*φ18

50

200

165

125

99

20

4*φ18

65

220

185

145

118

22

8*φ18

80

250

200

160

132

24

8*φ18

100

280

235

190

156

24

8*φ22

125

320

270

220

184

26

8*φ26

150

360

300

250

211

28

8*φ26

200

400

360

310

274

30

12*φ26
