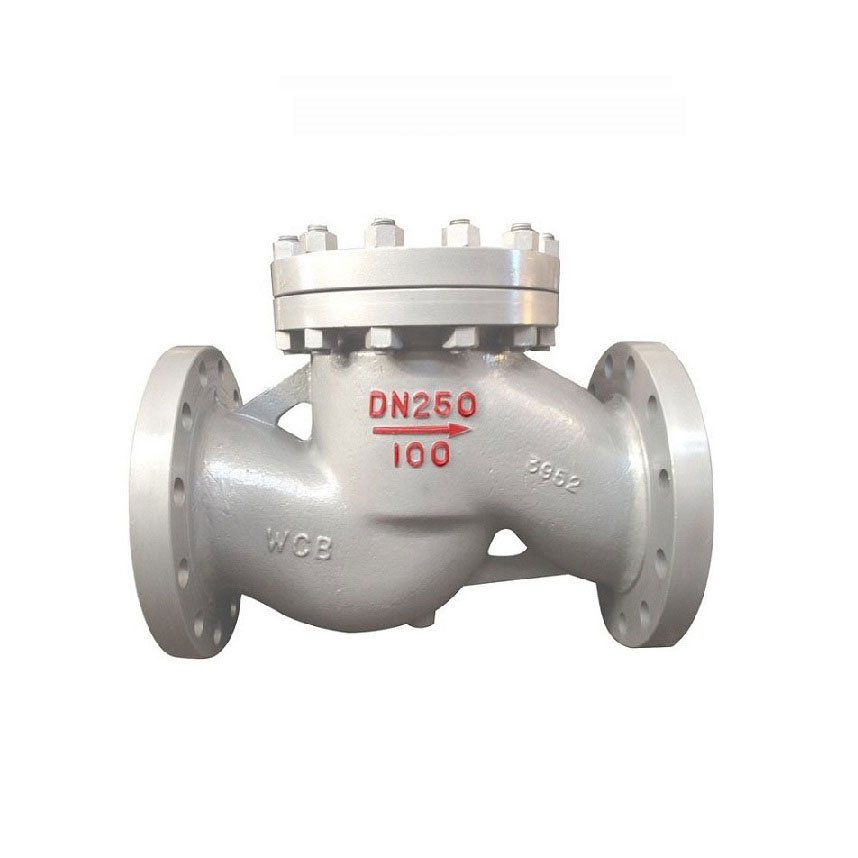

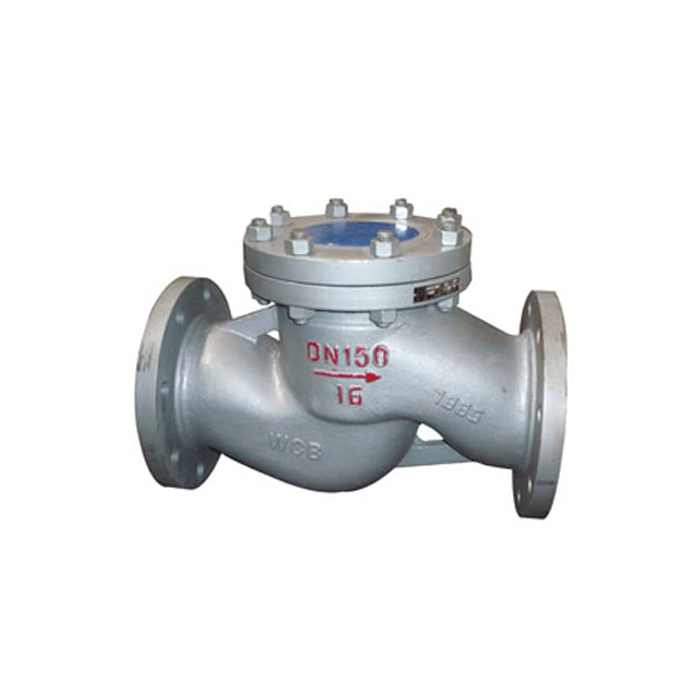

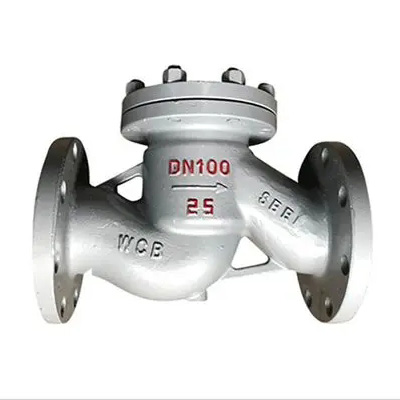

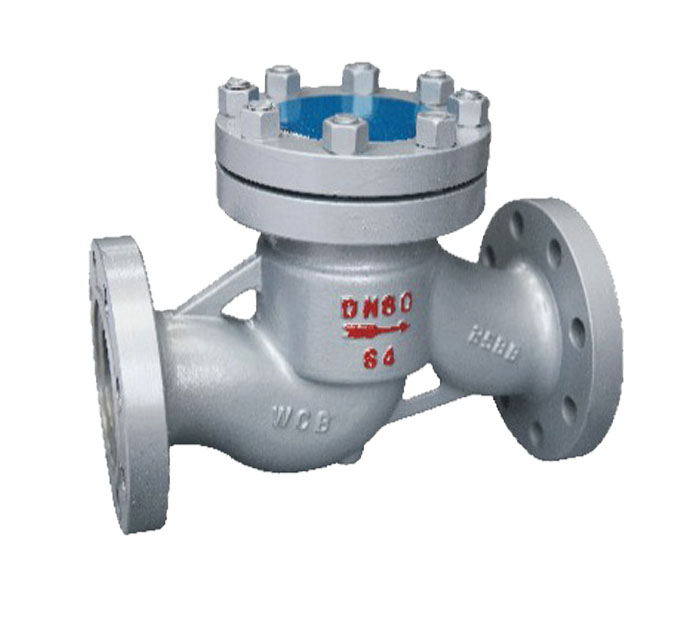

H41H-16/25/40C Cast steel Lifting Check Valve

Medium temperature: ≤425 ℃
בינוני: מים, אדים, שמן וכו'.
Caliber: DN15-600
Pressure: 1.6-25mpa
Body material: WCB, WC9, LCB
שיטת חיבור: אוגן
Implementation Standard: National Standard

צור קשר עכשיו הורדה ל-pdf

פרטי מוצר

תגיות מוצר

פרמטרי מוצר:

שם חלקי

חוֹמֶר

גוף / מכסה מנוע

WCB

Seat

Stainless steel /Hard alloy

Application: It is widely used in pipelines under various working conditions, such as petrochemical, pharmaceutical, fertilizer, and power industries, to prevent the medium from flowing backward.

H41H-16/25/40C Cast steel Lifting Check Valve

דֶגֶם	לחץ נומינלי （LB）	לחץ בדיקה (mpa)		טמפרטורה נכונה	מדיום ישים
		כוח	חותם
H41H-16C	1.6	2.40	1.6	≤425℃	מים, קיטור, שמן וכו'.
H41H-25C	2.5	3.8	2.5
H41H-40C	4.0	6.15	4.0

דֶגֶם	קוטר נומינלי （ממ）	גודל (מ"מ)
		L	D	ד1	ד2	b	z-φd H1
H41H-16C	15	130	95	65	45	14	4*φ14
	20	150	105	75	55	14	4*φ14
	25	160	115	85	65	14	4*φ14
	32	180	135	100	78	16	4*φ18
	40	200	145	110	85	16	4*φ18
	50	230	160	125	100	16	4*φ18
	65	290	180	145	120	18	4*φ18
	80	310	195	160	135	20	8*φ18
	100	350	215	180	155	20	8*φ18
	125	400	245	210	185	22	8*φ18
	150	480	280	240	210	24	8*φ23
	200	600	335	295	265	26	12*φ23
	250	650	405	355	320	30	12*φ25
	300	750	460	410	375	34	12*φ25
	400	950	580	525	485	36	16*φ30

PRODUCT ADVANTAGES:

1. יש לנו טכנולוגיית יציקת חול או דיוק, אז אנחנו יכולים כעיצוב וייצור הציור שלך.

2. לוגו של לקוחות זמינים יצוקים על גוף השסתום.

All our casting with tempering procedure before Processing.
Use the CNC lathe during whole process.
The disc sealing surface use plasma welding machine welding.
Every valve must be tested before delivery from the factory, only qualified ones can be shipped.

7.The kind valve we usually use Wooden cases to package, We also can according to specific customer's requests.
